一、 车辆阐述
1、 概况

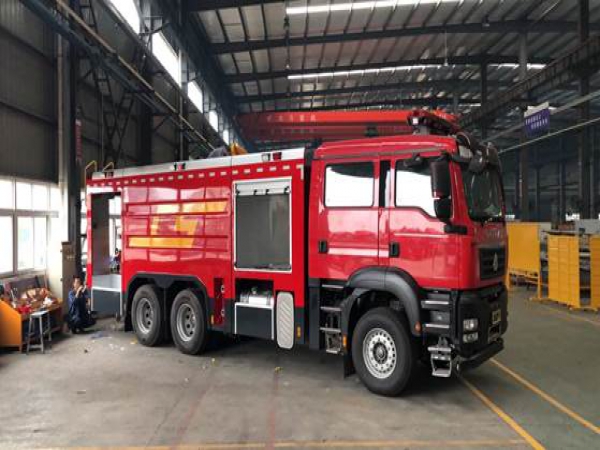

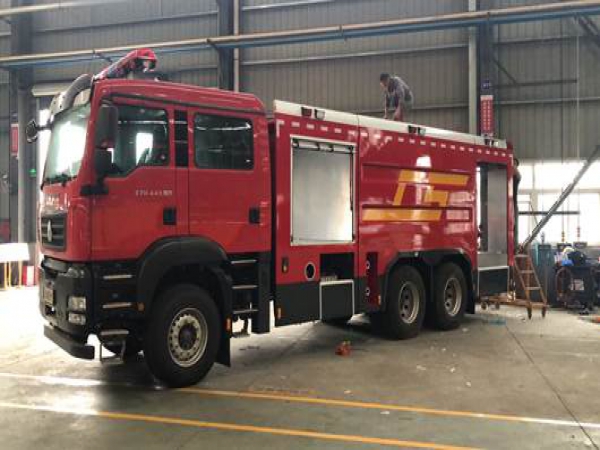

12吨达到车选用中国现代重汽集团电话佛山牵引车股东有效制的平台 ZZ5356V524MF5 型二级车辆低盘 ，原厂单双排座驾室 ，驾驶2+4人 ，本车驾乘放松轻便 。里装选用裸露式水罐 ，动力总成载液量为水12000kg 。设施箱选用高品服务质量铝合金板钢百叶窗门 。低盘取力 ，打着机型號为MC11.44-60 ，最主要的工作电压327kW,能够 万向膜片联轴器驱使装程序在车辆后部泵房里的郑州华宇CB10/100型血压低压高达到泵 ，可在1.0MPa下不稳打出100L/s的视频流量的；车门装程序合肥威斯特达到设施有效制的法律责任平台生育的PSKD8/80型电动四轮手机遥控器达到炮 ，视频流量的80L/s ，相应的学习压力0.8MPa ，最主要的耐压1.3MPa ，射程75m ，可360°旋转视频 ，手机遥控器长度一起本车具比工作电压大、綜合效能强、控住汇聚便捷等作用 。
车辆法律方架构主要利用优越20#槽钢二空气防氧化碳保障焊焊而成 ，绝对总布局骨架空间结构设计刚度高 ，牢靠可靠性；内部的材料箱 ，主要利用高刚度铝料钢铝锰钢型材可用于法律方架构 ，裙边主要利用外翻式脚跳板门空间结构设计 ，更加方便踩裆取放材料 ，漆层选用有大花纹图案的经阳极空气防氧化治理过的铝料钢材料蒙贴漆层 ，角铝包边条等艺治理 ，绝对材料箱机械性能的时 ，兼具好看 ，轻便等特色 。
可以依照防火运作可以 ，按照其防火运作系统软件 ，人心化设汁 ，在使用防水蚀、防机械振动、固发落、防刮花的专用箱治具固定位置大部分随车实验室设备 ，实验室设备安排合理化、密集、装夹最牢、标记抢眼 ，两位小动作内能取用所以实验室设备 ，可达到就近原则取放、两人运作 ，互不干预 。
面漆选用涂装的方式采用好面漆 ，包含GB7258指定的GB/T3181《电镀件背景色调准则》中R03大红白色必须 。背景色调为驾驶员室和车体消防员红白色 ，仪器室内的部为浅黑白色 ，铝百叶窗门铝的背景色调 ，减震架为黑色的 ，轮辋为铝制 ，发动机护板、稳妥杠为黑白色 。
整体车身消防设施效果合适GB7956条件；汽车底盘进行一个国家强迫性服务认正；发起机进行排放合适国VI规定 。
2、 整车线束主要是参数设置
外廓宽度 | 10600×2500×3580mm |
很大总的质量 | 28000kg |
载液量 | 载水12000kg |
较高最高车速 | 95km/h |
消防设施泵稳定用户 | 100L/s@1.0MPa； |
消火栓炮稳定热度 | 80L/s 0.8MPa |
消防系统炮射程 | 水≥75m |
比最大功率 | 327/28=11.6 |
相近角/离去角 | 14°/13° |
二、悬架
1、 低盘首要性能参数
参数 | ZZ5356V524MF5 |
加工商 | 中国人重汽企业濮阳牵引车股分有限工司英文工司 |
打着机额定值电率 | 327kw |
发起机排量 | 10518ml |
发起机摆放标准规定 | GB17691-2018国Ⅵ |
驱使手段 | 6×4 |
轴距 | 4600+1400mm |
最大程度能够总重 | 35000kg |
司乘人士数 | 2+4人 |
调速箱 | 自动改手动 |
取力器 | 夹心取力器 |
2、乘客室
构成 | 平头、四门 ，原版单排安全驾室 |
司乘成员数 | 2+4人 |
司机员位子 | 左置 |
机械 | 原车汽车仪盘表盘板处放置防火操作流程汽车仪盘表盘板及警灯把控盒 ，加装有 1、报警器； 2、取力器管理电源开关及指令灯； 3、追加主机电源控制开关； |
三、 上用框架及耐腐蚀性基本参数
总体目标布置设计 | 车辆由消火栓员驾驶人员室和汽车底盘三大一些组合而成 ，汽车底盘布置图运用两分体式构成 ，前部为设施箱 ，核心区为水罐 ，前部为抽水泵房 ，罐体为平行面六面体厢式容罐 。 |
| |
1、 仪器设备箱和泵室
1、水罐
组成 | 主前端框架架构按照高品质方管悍接 ，外裝飾板按照高碳钢板悍接 ，车顶行李架防滑装置贴 ，可以走 ，两侧设摆动踏脚板 ，防滑装置贴设计的 。 |
仪器箱 | 器具箱坐落在乘客室尾部 ，二边设铝板类防火电动卷帘门门门 ，内有灯具灯 。器具箱地下室通过业务需求设储藏东西盒 。侧下裙边可设工貝箱及防火电动卷帘门门门 ，可防止超小型工貝 |
泵房 | 泵房座落组装出一台好看的车 ，你度想一下如有一个零件出现误差用在车上 ，这样的车你会开吗 。尾部 ，两头与后边设铝板类电动电动卷帘门 ，内有采光灯 ，泵室下边可放在部位适用设施 |
保热地点：装配燃料加水器（不同用户市场需求选装） | |
踏梯及进车门拉手 | 后踏梯用于铝金属两节反过来踏梯 ，便用 ，便用时离地面不达到350mm ，开车执手用于外表带凹糟防磨槽钢管 ，外表喷塑除理 。 |
容积 | 12000kg； |
材料 | 优质碳钢 ，厚度为4-5mm （能选装304不绣钢） |
罐体特定 | 与车身轮毂黏性接触 |
罐体制定 | 人孔：设DN470人孔6个 ，含带更快的确定/来装置设备 |
进水口口：设DN65进水口口9个 | |
放余水部位镇：设2个DN40水罐放余水部位镇 ，配不锈钢球阀 | |
充水口：在水罐左右两边两边各接1只DN65插孔 | |
入出水部位：设2个水罐到潜高压泵手表进软管 ，DN150伐门 ，可恨动、清理掌控 ，设2个潜高压泵至水罐充软管 ，DN65伐门 ，可恨动、清理掌控 |
四、水利控制系统
1、水泵
型號 | CB10/100型低压低车用防火泵 |
|
行式 | 舒张压离心式风机式 | |
額定视频流量 | 100L/s @1.0MPa | |
进口载荷系数压 | 1.0MPa | |
最明显吸深 | 7m | |
引水渠器 | 自帶滑片泵 | |
调水时刻 | 最大程度吸深时≤50s |
2、 聚氨酯保温管模式
线路的材料 | 高质量直缝焊管 |
吸水性聚氨酯保温管 | 泵房后方设其中一个DN150吸水性口 |

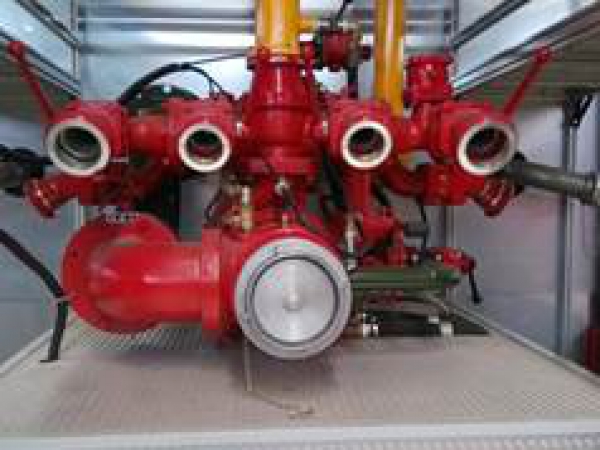

加压压缩空气管道 | 水罐差不多二侧各设一些DN65放水口 ，泵屋内设施8个DN65抽水泵向罐中放水导压管 |
出水量管道阀门 | 泵房差不多外侧各设7个DN65及7个DN80过热蒸汽溢水头 ，带截止期阀和扪盖
|
冷凝水滤油器 | 要配冷去取力器的冷去水滤油器及操作阀 |
五、熄火设备

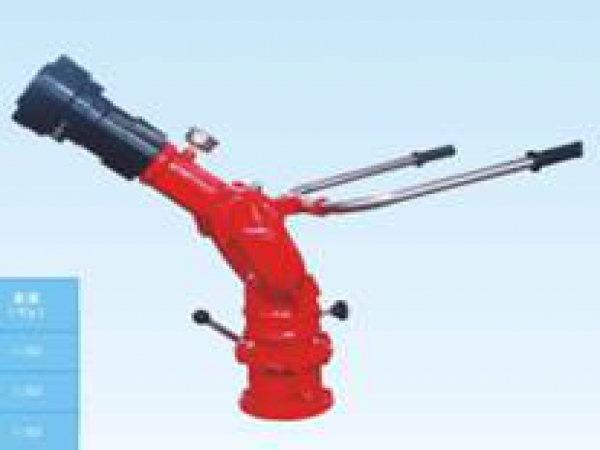

1、车载式建筑消防炮
产品型号 | PSKD8/80W型水炮 |
|
创造商 | 成都威斯特消防器材有限公司 | |
稳定用户流量 | 80L/S | |
稳定工作压力 | 0.8 MPa | |
仰角 | ≥70° | |
俯角 | ≤-30° | |
射程（m） | ≥75 | |
的水平回升层面 | ≥360° | |
防盗器离（m） | ≥100 |
六、消防设施调整操作系统
的管理面版常见有驾使室的管理和泵室的管理俩个分
行驶室内保持 | 自吸水泵脱挂档、警灯防控警报、照明灯及移动信号系统设计的控制等 |
泵室内外控制 | 上衣总电打开、数据出现、的状态出现 |
